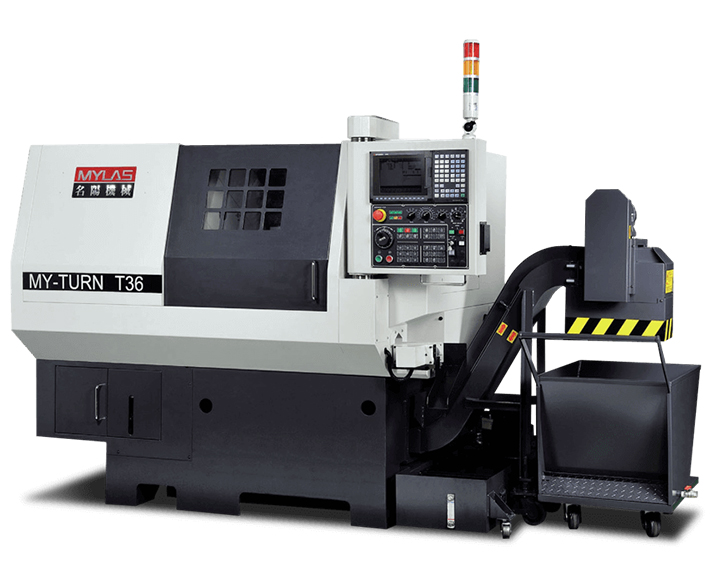

MY-TURN T25/T36/T42 小型精密CNC車床

8 刀位伺服刀塔,定位快速,有助於縮短加工時間。
刀塔與櫛式刀座融合於一機。
多種刀座配置可選擇,徹底滿足客戶之加工需求。
精密主軸可使用彈性筒夾與三爪夾頭。
主軸具有 C 軸功能,適合銑削、鑽孔、攻牙功能。
高/低壓冷卻泵浦,可提高加工表面精度,且適合深孔鑽孔加工。
X 軸超大行程 340 mm,加工能力大。
X,Z 軸硬軌結構,搭配大跨距設計,展現最佳穩定性。
可選擇 Syntec PC-based, Fanuc 或 Mitsubishi 控制器。
Y 軸搭配銑削動立軸及 C 軸功能,可執行側面銑削、鑽孔、攻牙作業。特別適用於小型複雜專業加工。
端面加工可配合端銑動力刀具,執行端面銑削,偏心鑽孔,攻牙作業,節省二次加工過程。
MY-TURN T25/T36/T42 小型精密CNC車床

配件說明

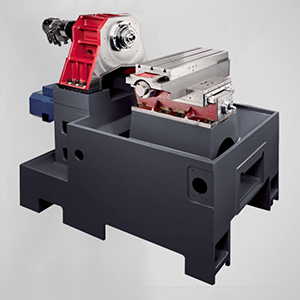

  • 最佳化結構設計

    機器所有結構鑄件完全採用高級米漢納鑄鐵製成,經應力消除,將結構變型降到最低程度。
    底座結構穩重,高剛性、吸震能力優異。
    X,Z 軸採硬軌結構設計。滑道表面都經硬化處理且精密研磨。

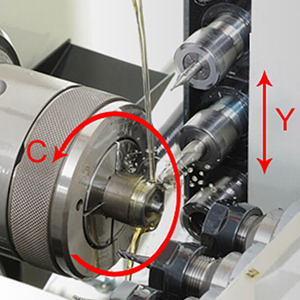

  • C 軸Y 軸

    C 軸功能:主軸之 C 軸能,配合 Y 軸動力刀具與端銑刀具,使本機可執行銑削,鑽孔與攻牙作業。利用 C 軸功能,複雜的零件加工變更快速、簡易。
    Y 軸功能:Y 軸搭配銑削動立軸及 C 軸功能,可執行側面銑削、鑽孔、攻牙作業。特別適用於小型複雜零件之高效率加工。

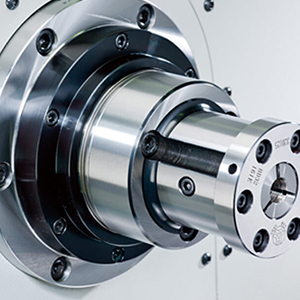

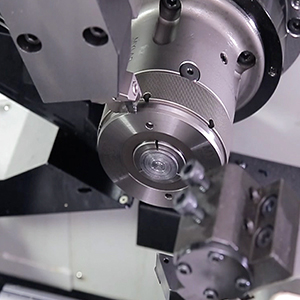

  • 主軸

    主軸採用複列滾珠軸承與斜角滾珠軸承,可耐徑向與軸向負荷。 主軸可裝置彈性夾頭與三爪油壓夾頭。 主軸轉速高達 6000 rpm,除了可節省加工時間,還可創造精緻的加工表面。

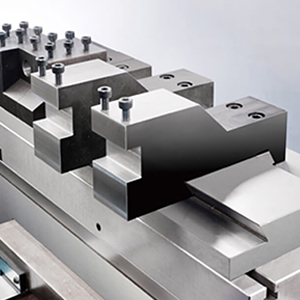

  • 硬軌

    超寬之 X 軸與 Z 軸硬軌設計,讓 MT TURN T25/T36 在重切削承載時展現最佳的穩定性及效能,所有硬軌表面都經過精密研磨及熱處理。

  • 工件收料器 (選購)

    工件取料器提供更方便、快速的工件收集。工件收集器可自動將加工完成的工件收集到成品輸送機上或自動轉件。

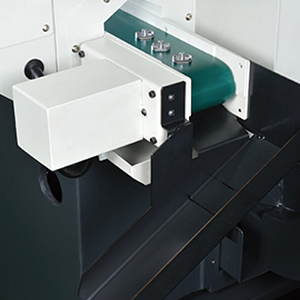

  • 成品輸送機 (選購)

    本機可以客戶要求加裝成品輸送機。適用於將加工後之成品送到機外。成品輸送機採電腦程式控制。

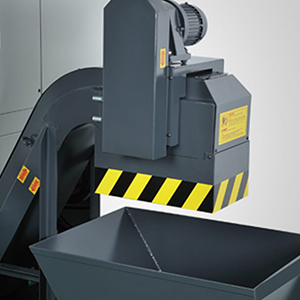

  • 鐵屑輸送機 (選購)

    可選擇螺旋式或鍊鈑式鐵屑輸送機。

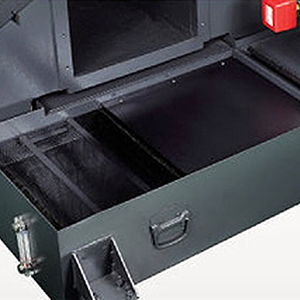

  • 高/低壓冷卻泵浦 (選購)

    名陽 MY TURM T25/36 CNC 車床採用高/低壓冷卻泵浦。高壓冷卻泵浦輸送強勁冷卻液至刀塔,而低壓冷卻泵浦則輸送冷卻液至主軸。冷卻液箱也將油分離,便於清潔,同時除去異味並最大限度地減少冷卻液腐化。

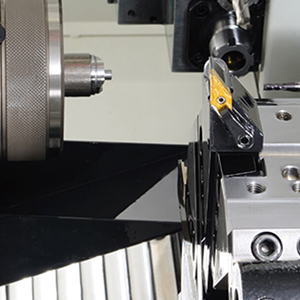

  • 切斷裝置

    全新切斷裝置縮短機台加工時間至28%,此裝置之平行加工提供同時間的車銷及切削。

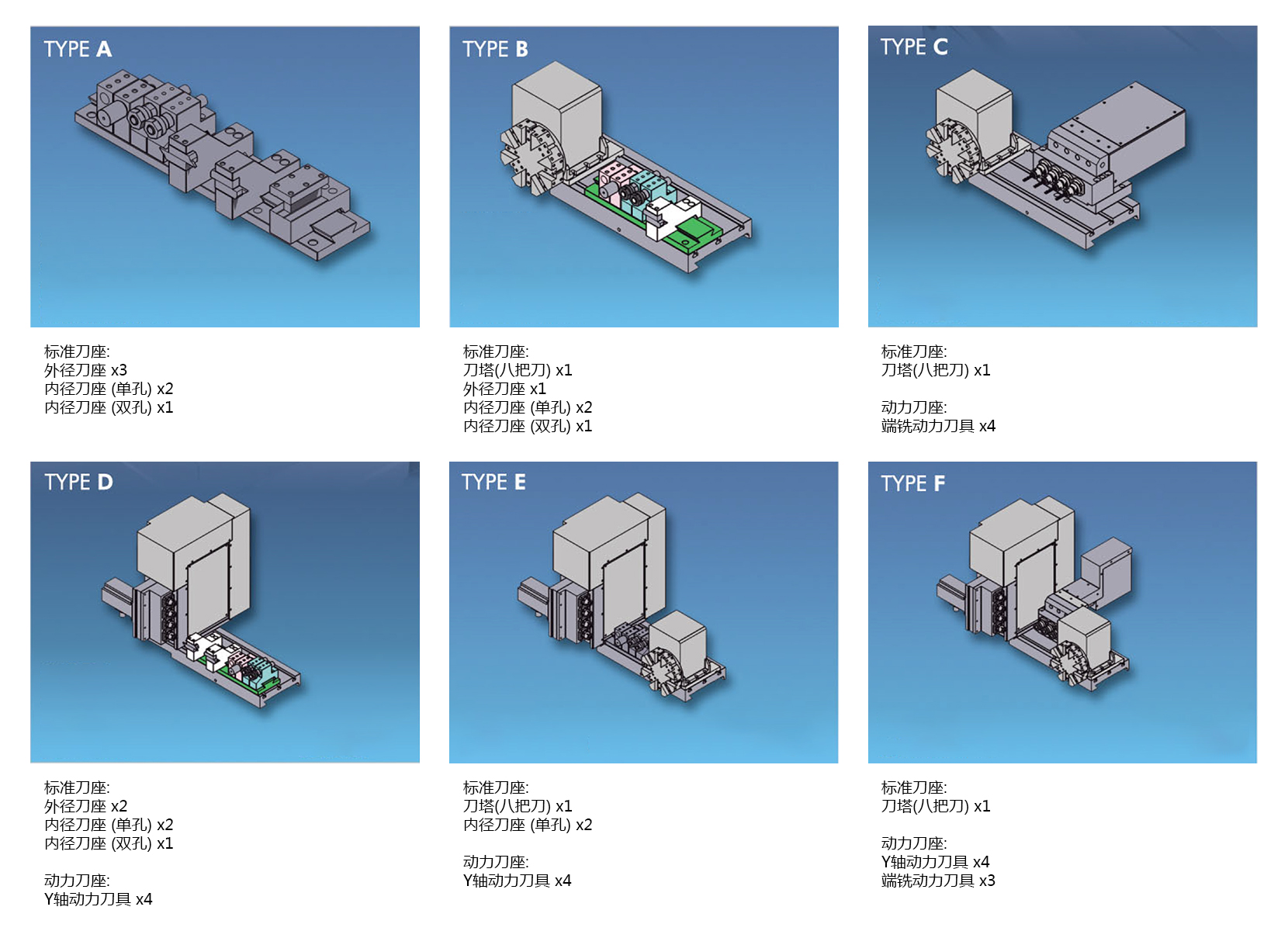

刀具系統

名陽 MY-TURN T25/T36 系列 CNC 車床,擁有高速加工及多功能特性。可大幅節省二次加工時間。

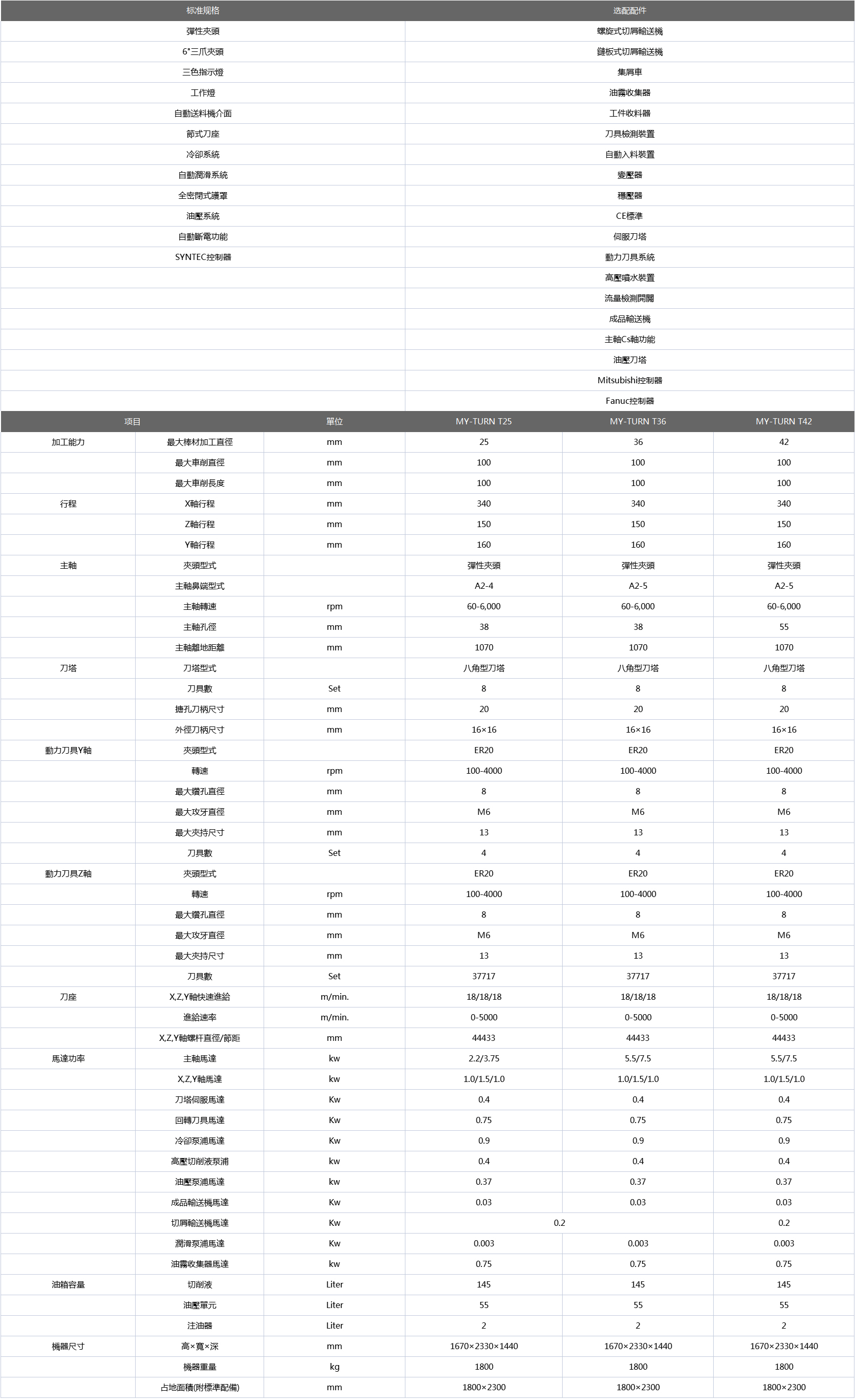

產品規格
