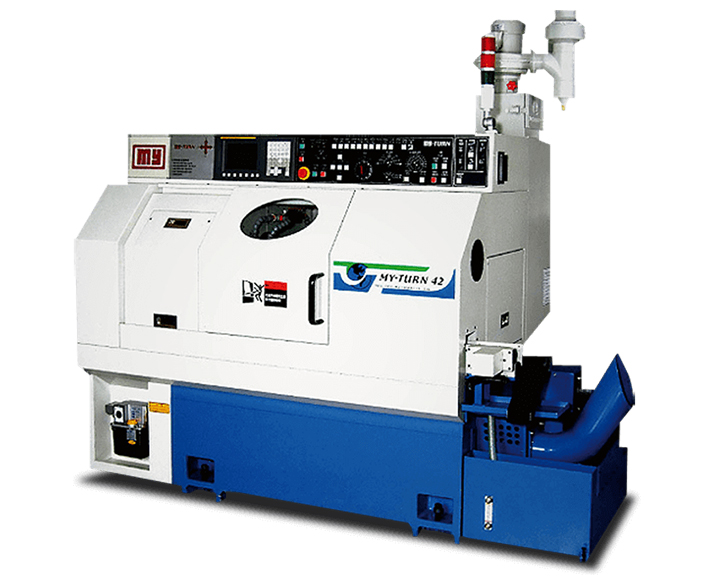

MY-TURN 42/52/65 CNC電腦車床

解決產品高變化性及自動化生產的需求。
24 小時連續運轉。
16 小時無人作業。
自動刀具長度檢查及刀具補正。
刀塔可做多變化性工序。
專為重切削設計。
加大型硬軌。
可附加尾座,用於長工件加工。
MY-TURN 42/52/65 CNC電腦車床

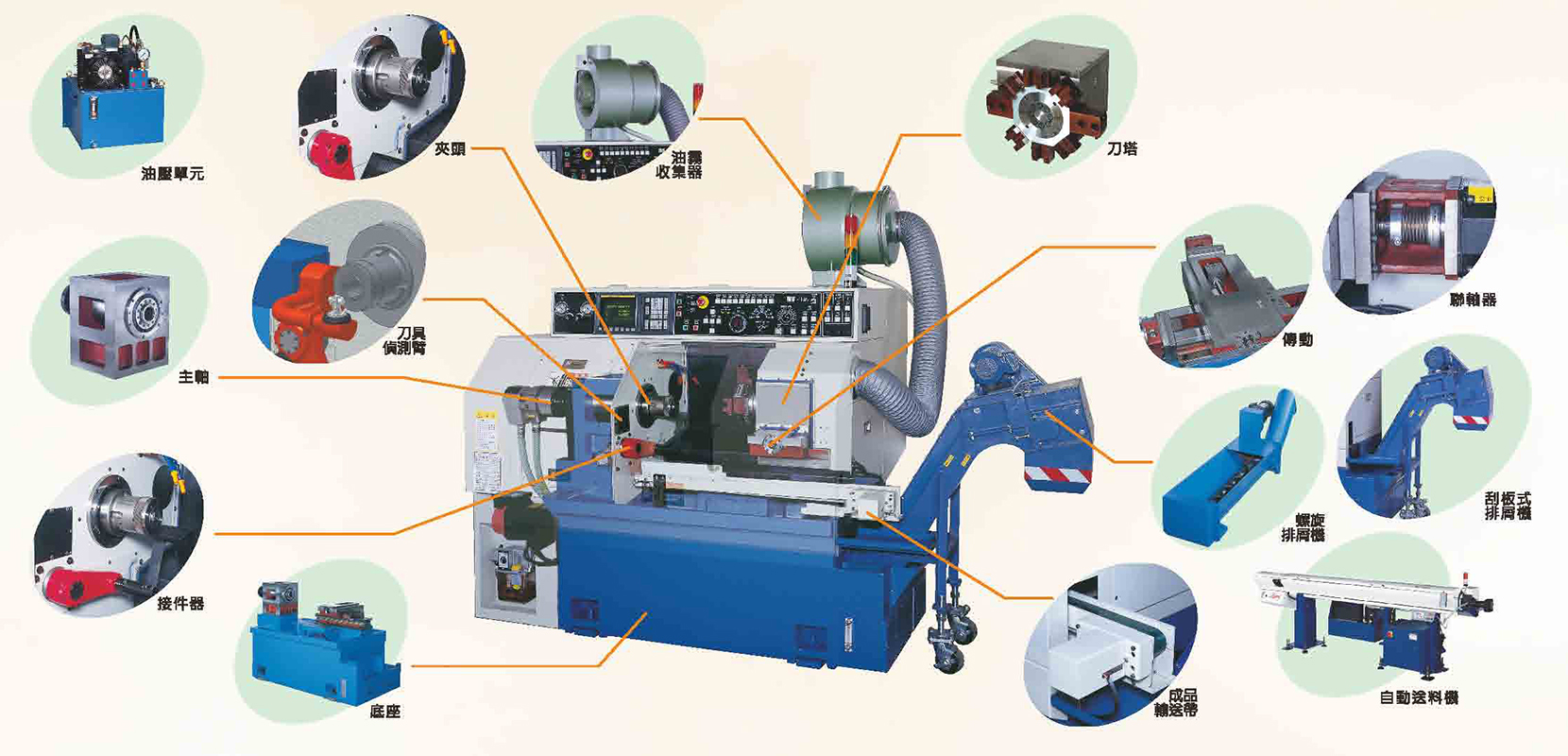

配件說明

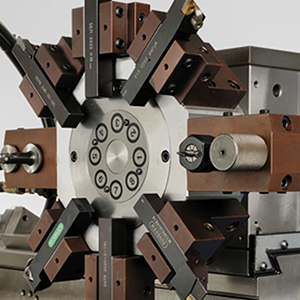

  • 刀塔系統

    八把刀的強力刀塔,其特色是以直徑 140 mm 的曲齒聯軸器經油壓驅動以達 14KN 之鎖緊力。刀塔採用 AC 伺服馬達驅動,換刀時間 0.2 秒,對角刀 0.5 秒。

  • 硬軌

    所有的軸皆採用極具堅固的硬軌結構,經過特殊處理,無需使用耐磨塗層。與以前的型號相比,硬軌厚度增加了 25%,具有極高的剛性,並能夠在重載量下的高精度加工。

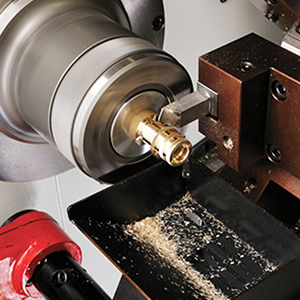

  • 主軸

    重型主軸的前後設有三個斜面角接觸球軸承,同時也由滾柱軸承支撐,在高剛性、重負荷的狀態下也能平穩作業。所有主軸軸承均為 P4級(ABEC-7),主軸電機提供 5.5/7.5 kW 力,最大扭力為 376 納米,輸出轉速為 938 轉/分鐘。

機身特寫

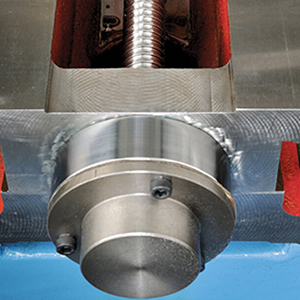

軸向進給系統:每一軸是以 AC 伺服馬達驅動,使用僥性聯軸器與滾珠導螺桿直結,以達到低噪音與零背隙。 滾珠導螺桿選用 C3 級,前後使用 P4 級斜角滾珠軸承支撐並施以預拉,以達到高剛性及高預拉。導軌硬度要求達 HRC50°-54°,經精密研磨,並提供高效率的自動潤滑系統,使車削表面更為細緻。自動潤滑系統供給所有導軌及滾珠導螺桿所需要的潤滑油,且其有油位檢知。
自動化系統:為滿足客戶自動生產的需求,我們提供一系列的解決方案。抱括:自動送料機、接件器、成品輸送帶、排屑機、自動刀長偵測。 自動送料機連線介面為標準配備,其控制軟體已內建,顧客只須連線即可使用。 雙擺臂設計的連接器,可適時的將成品置入成品輸送帶中且無鐵屑及切削油。 4 點式刀具量測系統可量測刀具 X、Z 兩方向並自動作刀長、刀徑長度補正與磨耗補正。
切削油及排屑系統:切削液採雙迴路設計,以大流量幫浦提供工件切削液沖刷 Z 軸護罩上的鐵屑,而高壓幫浦與刀塔連接解決深孔的問題。 多種不同型的排屑機可供顧客依其需求選擇。
應用範圍:刀具量測 / 刀具自動補償 / 刀尖補償 / 刀具毀壞發現 / 自動選擇備用刀具。

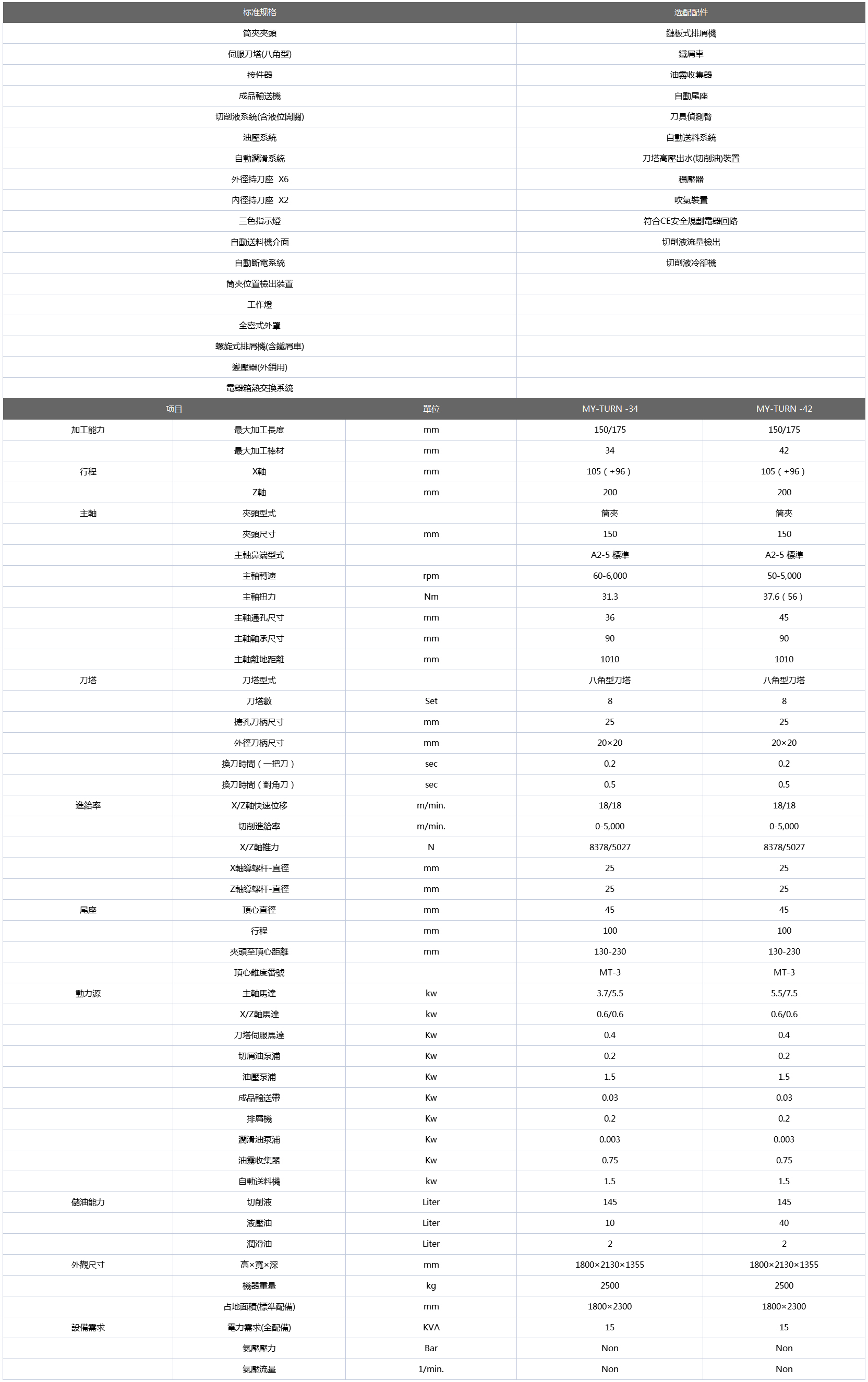

產品規格
